Was lange wehrt wird endlich gut oder der Kampf mit dem Messingdraht – Morgain 80/160m

Dies ist ein Gastbeitrag von Thomas DO1AYJ. Vielen Dank dafür! Wer auch gerne „seinen Senf dazu geben“ möchte, kann sich jederzeit über das Kontaktformular an uns wenden.



Jedes Jahr im siebendem Monat findet die IARU HF World Championship statt. Um die Mannschaft von DA0HQ zu unterstützen versuchen die deutschen Funkamateure diese Station auf jedem Band in SSB und CW zu Arbeiten.

Das 10, 15 und 80Meter Band ist ja nicht das Problem aber für das 160M Band musste immer mein 80M Dipol herhalten. Also war der Plan eine Antenne für 160M zu beschaffen. Ein Dipol kam mangels Platz für das Band nicht in Frage. So machte ich mich auf die suche nach Alternativen die nicht so viel Platz benötigen. Bei der suche im Internet fand ich die  eine Anleitung zum Bau einer Morgain Antenne von IM0JZJ.

1

Der Plan stand jetzt fest diese Antenne soll meinen Dipol für 80M ersetzen. Bei einem Besuch eines Baumarktes im Frühjahr fand ich 6mm schwarzes Plastikrohr im Angebot. Dies erschien mir genau des richtige Material für die Abstandshalter zu sein (nicht zu schwer und nicht zu viel Angriffsfläche für den Wind). Zu Hause wurden die Rohre in 11cm Stücke zurecht gesägt. Als Antennendraht  fand ich noch eine Rolle Messingdraht 1mm Durchmesser in meinem Bestand. Reicht die Länge des Drahtes? Schnell wurden die Windungen der Rolle gezählt und der Umfang mit dem Gliedermaßstab grob gemessen. Die Lösung ergab ca 160m dies sollte reichen.

Jetzt fehlte nur noch die Mittelplatte und die Endstücken. Hier habe ich erst mal nichts passendes gefunden. Bei einem Gespräch mit einem Kollegen bot er mir ein Stück 5mm Plexiglas an.

Eine Woche vor dem Contest brachte er mir das Plexiglas mit. Also wird es knapp mit der Zeit. Am Samstagmorgen  wurde das Plexiglas mit dem Winkelschleifer zugeschnitten und die Abstandshalter wurden zu Hilfenahme einer Bohrschablone mit einem 1mm Bohrer gebohrt.

2

Am Nachmittag ging es dann zum finalem Zusammenbau. Im Garten wurde ein geeigneter Platz zum Zusammenbau gesucht. Gar nicht so einfach in einem kleinem Garten aber der Platz reicht gerade so. Jetzt wurde mit Nägeln die 18,80m abgesteckt und das fädeln kann beginnen. Der Plan war zuerst den Draht in einem Stück zu verarbeiten. Dies erwies sich als Fehler weil der Draht zu stark an seiner Form auf der Rolle hing. Also wurden es drei Stücke *18,80m welche dann zusammen gelötet werden.

3

4

Das fädeln des Drahtes durch die Abstandshalter erwies sich als ganz schön Zeitaufwendig. Der Draht muss durch 2*36 Abstandshalter mit drei Löchern.

5

6

Beim herstellen des zweitem Schenkels ereignet sich dann zwischen Apfelbaum und Mangold das Malheur. Der Draht hat sich total verheddert und kann nur mit viel Geduld und einem gewagtem Schnitt entwirrt werden.

7

Jetzt muss die Antenne nur noch an ihren Platz kommen was sich als nicht so einfach erwies da die Abstandshalter überall zum hängenbleiben neigen.

8

Aber zum gutem Schluss findet sie doch noch an ihren geplanten Platz und am Contest kann jetzt auch auf 160m mit einer richtigen Antenne teil genommen werden.

9

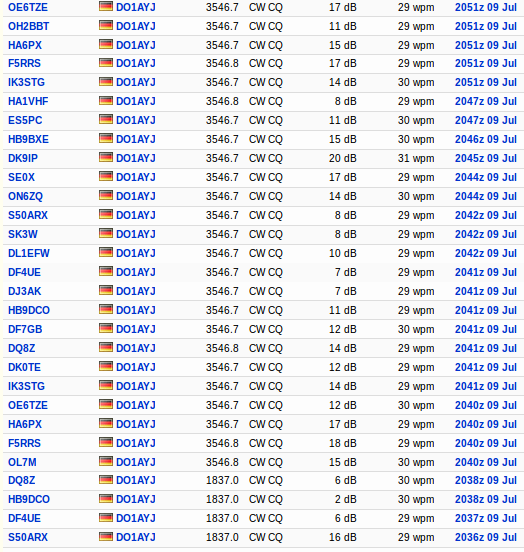

CQ ruf in CW mit 2Watt Sendeleistung:

Quelle: http://web.tiscali.it/aricarbonia/homemade.htm

Wie versprochen, SWR-Diagramme der Antenne auf 80m und 160m:

SWRMorgain80

SWRMorgain160

Merken

Merken

Merken

Merken

Merken

17 comments for “Was lange wehrt wird endlich gut oder der Kampf mit dem Messingdraht – Morgain 80/160m

  1. Hans, DK1WB
    14. Juli 2016 at 9:55

    Congrats Thomas zum guten Ergebnis!
    Du hast den Dipol offenbar als Inverted-V aufgehängt.
    Gerade die Höhe und die Leitfähigkeit des Untergrundes sind für eine gute Abstrahlung auf 160m wichtig.
    Wie hoch sind bei Dir der Mittelpunkt und die Enden?

    73,
    Hans, DK1WB

    • Thomas do1ayj
      14. Juli 2016 at 12:53

      Hallo Hans,
      die mitte des Dipols hängt in ca. 7m und die enden 2,5m über einem meist trockenen Kalkboden. Das sind keine idealen Voraussetzungen aber ich kann wenigstens funken auf 160m.
      73 awdh

  2. Uwe
    18. Juli 2016 at 21:29

    Hallo Thomas,

    schöner Bericht und ermutigt zum Nachbau.
    Wie sieht es mit der Stehwelle übers Band eigentlich aus.?

    Weiterhin viel Erfolg!!!

    73 de Uwe, DL2APJ

    • Thomas do1ayj
      19. Juli 2016 at 9:14

      Hallo Uwe, Konrad wird noch zwei Bilder hochladen vom swr Verlauf. 73 do1ayj

      • DJ6KR
        19. Juli 2016 at 10:13

        Ist erledigt. 🙂

        73
        DJ6KR

        • Thomas do1ayj
          19. Juli 2016 at 12:58

          Hast du gut gemacht! ☺

  3. Johannes DF5AU
    10. August 2016 at 9:36

    … schöner Beitrag Thomas – nun auch mit SWR-Verlauf !

    • DL9MU
      16. Mai 2017 at 22:21

      Danke für den Beitrag.
      Ist definitiv einen Versuch wert.

  4. Roland DC1BC
    11. September 2017 at 17:33

    Der Beitrag hat mich ermutigt, Teile für die Antenne zusammen zustellen.

    • Thomas
      21. September 2017 at 17:46

      Hallo Roland,
      das freut mich wenn der Beitrag dich ermutigt hat. Ist ja auch nicht so schwer, nur ein bisschen Fummelei. Aber die mühe lohnt sich auf jeden Fall. Du kannst ja mal berichten wie dein Eindruck von der Antenne ist. Ansonsten hoffe ich das wir uns mal auf dem 160/80M Band treffen.
      73 do1ayj

  5. Salvatore
    13. August 2018 at 16:15

    Hallo Thomsa,
    Super super ,ich möchte die Antenne mit OV Kollege zusammen bauen,

    Frage : wie hast Du dem Draht an die Plastikrohr befestigt….
    Danke und 73
    DH7SA
    OV M30

    • thomas
      14. August 2018 at 18:32

      Hallo Salvatore,
      ganz einfach: ich habe in jedes Plastikrohr drei Löcher gebohrt und den Antennendraht durch gefädelt.
      Ich hoffe ihr habt Spaß und Erfolg.
      73 do1ayj

  6. Thomas Friedrichs
    10. März 2019 at 18:58

    Klasse gemacht. Ich habe auch so eine Morgain gebaut, Dazu noch 2 Drähte parallel als Dipole fur 40m und 30m. Was ist mit den Kurzschlussbügeln am Ende? Hast du sie gemacht? Try and error? In manchen Veröffentlichungen sind sie drin, in manchen nicht. Aber niemals bemasst.

    • Thomas
      14. April 2020 at 22:39

      Hallo Thomas,
      sorry für die verspätete Antwort. Die Kurzschlussbügel hab ich mit verbaut wie in der Anleitung oben beschrieben.
      73 Thomas

  7. Enrico
    15. Mai 2020 at 22:01

    Hallo,

    netter Beitrg. Habe meine MoreGain heute zum Test laufen. Das SWR sieht bei mir genauso aus.
    Mich würde aber der 80m Teil interessieren und zwar um den Bereich 3.620Khz.
    Wie bekomme ich sie da runter ? Bei mir ist die am Bandende 3790 in Resonanz.
    Komme bis max 3700 runter , dann ist das SWR zu hoch. Was kann ich da noch ändern?
    Aufbauhöhe ist in der Mitte 8m und auf 4m abfallend.

    73s Enrico DO3ASE

  8. Thomas
    18. Mai 2020 at 18:38

    Hallo Enrico,
    ich denke die Antenne ist als Kompromiss konzipiert. Ich betreibe sie mit einem manuellem Tuner. Du kannst ja die zwei Schenkel mal verlängern dann solltest du mit VSWR auf 80M Richtung Bandanfang rutschen. Das wirkt sich dann aber auch auf den 160M teil aus. Mit der Kurzschlussbrücke hab ich auch noch keine versuche gemacht. Versuch mal dein Glück und berichte von deinem Ergebnis.
    73 aus Jena DO1AYJ

  9. Dieter
    30. Juni 2020 at 12:30

    @DO3ASE, 15. Mai 2020 at 22:01 Morgain-Antenne – Resonanz
    Bei jedem Draht hat das Material und ggf. die Isolierung Einfluß auf die Antennenlänge (Stichwort Verkürzungsfaktor). Da die Schenkellänge (hier 18,8m) entscheidend für 80 m ist, würde ich die Antenne einfach etwas länger machen und die Antenne mit jeweils 2 Kurzschlußbügeln versehen,

    siehe u.a. DF2SKE Software
    https://pisica.de/software/amateurfunk.php
    => Morgain-Dipolantenne
    => Screenschot: https://pisica.de/software/pics/1284060381g.png

    HB9ACC hat (wenn ich es richtig sehe) in seinem Artikel auch 19,25m statt 118,8m bei der Simulation verwendet, siehe
    https://www.funkamateur.de/tl_files/downloads/hefte/2011/HB9ACC_Morgain-Funktionsweise.pdf

    73 de Dieter, DF4RD
